Componentes del sistema CENTAUR

Además de incorporar completamente los lenguajes LE-LISP y Mu-Prolog y un sistema de objetos gráficos, CENTAUR proporciona los siguientes entornos de desarrollo:

• El entorno METAL para la edición, revisión y compilación de programas METAL, un metalenguaje para la definición de sintaxis abstractas y concretas. El compilador de METAL utiliza Lex y Yacc para generar los analizadores y VTP para construir los árboles de sintaxis abstracta.
• El entorno PPML para editar y compilar programas PPML, un metalenguaje utilizado para transformar árboles de sintaxis abstracta en una representación textual fácilmente comprensible por el usuario.
• El entorno TYPOL para editar y depurar especificaciones TYPOL y para facilitar la comprobación de tipos y la ejecución de programas escritos en TYPOL, un lenguaje de especificación basado en reglas de inferencia que permite definir tanto la semántica estática como la dinámica de un lenguaje de programación.
• El sistema ASF+SDF para la manipulación interactiva de especificaciones escritas en ASF+SDF, que combina el formalismo de definición sintáctica SDF con el formalismo ASF para la especificación de tipos de datos abstractos.
• El editor CENTAUR, que permite la edición estructurada utilizando la especificación abstracta de un lenguaje que puede estar escrita en METAL o SDF.
• GSE, una herramienta para la generación de editores dirigidos por la sintaxis utilizada en ASF+SDF.
• FIGUE, diseñado para trabajar con árboles de objetos gráficos anidados.
• GRAPH, un servidor gráfico que permite a las aplicaciones clientes mostrar en pantalla estructuras gráficas complejas. El protocolo de comunicación entre el servidor y el cliente establece el método en que dichos elementos colaborarán para permitir la edición y manipulación de dichas estructuras gráficas.

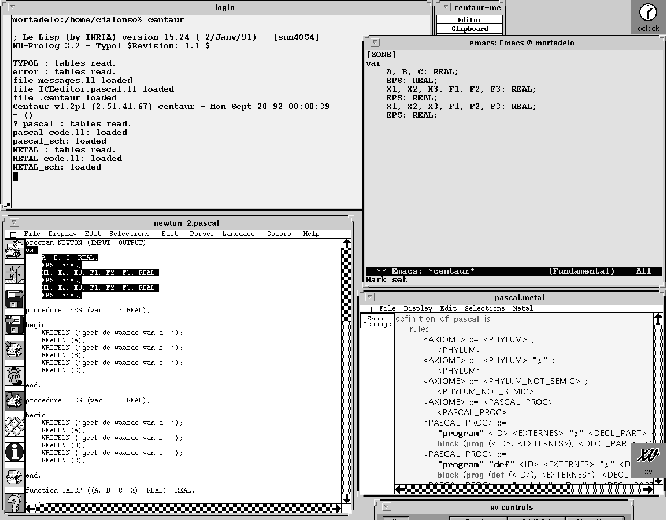

Figure: El entorno de desarrollo de CENTAUR

En la figura C.1 se muestra un entorno de trabajo típico de Centaur, en el que se encuentran abiertos dos editores, uno con la especificación METAL del lenguaje Pascal y otro conteniendo un lenguaje escrito en ese mismo Pascal. Un bloque de éste último programa se encuentra seleccionado para poder ser editado en el editor Emacs enlazado a CENTAUR.

Para una descripción general de los distintos componentes, puede consultarse [Centaur 92a]. Para una descripción más detallada debe consultarse [Centaur 92b]. Si se desean detalles de la implementación interna, entonces lo adecuado es recurrir a [Centaur 92c]. Los componentes FIGUE y GRAPH no aparecen referenciados en la documentación general del sistema CENTAUR. Sin embargo, en los directorios contrib/figue/docs y contrib/graphics/docs de la cinta de distribución de CENTAUR se encuentran disponibles ficheros en formato ASCII y PostScript con la documentación de ambos componentes.
