7.6 La ventana de navegación

Al pulsar el botón navigate ubicado en la barra de botones de la ventana principal de ICEeditor, se tiene acceso a la ventana de navegación que se muestra en la figura 7.29. Nada más activarse, en esta ventana se muestra el nodo raíz del bosque compartido generado por el análisis. Mediante la utilización de los controles incluidos en esta ventana es posible navegar por la estructura arborescente.

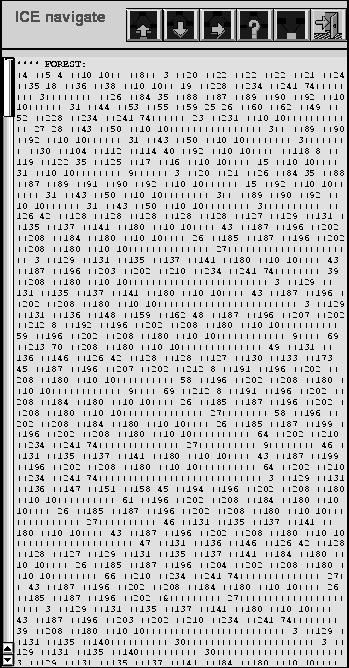

Figure 7.29: Ventana de navegación de ICEeditor.

Esta ventana esta constituida por los siguientes elementos:

• Un editor en el cual se muestran los nodos del bosque compartido por los cuales se va pasando durante la navegación. El texto mostrado en este editor no puede ser modificado.
• Una barra de desplazamiento que permite observar la representación de nodos por los que ya se ha pasado.
• Los controles de navegación, situados en la parte superior derecha de la ventana. Estos controles están formados por el siguiente conjunto de botones:

  fath-but.ps

  Permite acceder al nodo padre del nodo actual. En el caso de que el nodo en que nos encontremos sea un nodo compartido, el nodo padre que se considerará será aquel desde el cual se descendió al nodo actual. Si se trata de acceder al padre del nodo raíz se obtendrá un mensaje de error.

  son-but.ps

  Permite acceder al primer hijo del nodo actual.

  brot-but.ps

  Permite acceder al primer hermano del nodo actual, o lo que es lo mismo, al siguiente hijo del padre del nodo actual.

  opti-but.ps

  Cuando el nodo actual representa una de las ramas opcionales del análisis , este botón permite acceder a la sigiente opción.

  shar-but.ps

  Permite acceder a la representación de los nodos compartidos del bosque de análisis.

  quit-but.ps

  Cierra la ventana de navegación de ICEeditor. Esta ventana también es cerrada automáticamente cuando se finaliza la sesión con ICEeditor.
